Wygodny w użyciu system do kratownic, wież podporowych oraz kładek dla pieszych.

ALPHAKIT

Wygodne w użyciu rozwiązanie do kratownic, wież podporowych oraz kładek dla pieszych.

ALPHAKIT to nowy zestaw konstrukcyjny do rozwiązań rusztowań podporowych do wysokości 30 m oraz kratownic o rozpiętości między przęsłami do 27,75 m. System wyróżnia się szybkim montażem dzięki sprawdzonym połączeniom na sworznie pasowane.

Bez użycia żurawia

Poręczne i lekkie elementy konstrukcyjne
Prosty i bezpieczny montaż

Dzięki wytrzymałym połączeniom z maksymalnie dwoma sworzniami pasowanymi i zawleczką na połączenie
Mała liczba elementów składowych

Oraz różnorodne obszary zastosowań czynią system ekonomicznym i łatwym w użyciu

Dane techniczne

Wieże podporowe

Wieża ALPHAKIT może przenosić duże obciążenia z deskowań, monolitycznych konstrukcji mostowych, elementów prefabrykowanych oraz konstrukcji żelbetowych. Dopuszczalne są obciążenia pionowe do 300 kN na stojak.

Głowica umożliwia dopasowanie wysokości w zakresie +/- 75 mm. Jeśli głowica nie jest obciążona, można ją łatwo wyregulować ręcznie. Pod obciążeniem jednostka hydrauliczna HD umożliwia kontrolowane opuszczanie i podnoszenie głowicy.

Jednostka hydrauliczna HD składa się z cylindra i pompki ręcznej. Manometr wskazuje ciśnienie (bar) jak również siłę (kN). Na każdej wieży wymagany jest tylko jeden siłownik hydrauliczny HD.

Drabina ułatwia bezpieczny dostęp do głowicy. Jej montaż jest szybki - uchwyt drabiny wystarczy wsunąć w słupki poziome i zabezpieczyć klinem.

Zakres zastosowania wież ALPHAKIT

Wysokość wieży do 30,00 m
Deskowanie i rozdeskowanie pod obciążeniem za pomocą mobilnych siłowników hydraulicznych HD
Dopasowanie wysokości w zakresie +/- 75 mm dzięki głowicy

Dopuszczalne obciążenia pionowe

Do 300 kN na stojak

Kratownice

Kratownica ALPHAKIT służy do przenoszenia obciążeń z betonowych konstrukcji monolitycznych lub elementów prefabrykowanych w konstrukcjach mostowych i budowlanych.

Oprócz wieży podporowej kratownica może być również wsparta na tarczy lub na ryglu stalowym. Dzięki temu za pomocą kratownic można ekonomicznie realizować podparcie tymczasowe, na przykład w budownictwie przemysłowym i obiektach kulturalnych.

Stężenia poprzeczne kratownic stanowią dodatkowe usztywnienie pomiędzy pasami górnymi i dolnymi.

Zakres zastosowania kratownic ALPHAKIT

rozpiętość między przęsłami do 27,75 m

Dopuszczalny moment zginający jednej kratownicy

do 800 kNm

Kładki dla pieszych

Kładka dla pieszych ALPHAKIT służy jako tymczasowa konstrukcja zabezpieczająca, umożliwiająca pieszym przejście nad przeszkodą.

Stosując ALPHAKIT jako kładkę dla pieszych, można uzyskać przęsła o rozpiętości do 28,75 m. Jako podesty i barierki ochronne można stosować elementy systemowe PERI UP.

Zakres zastosowania kładek dla pieszych ALPHAKIT

maks. rozpiętość przęsła: 28,75 m
standardowa szerokość: 2,5 m
standardowa wysokość: 2,5 m

ALPHAKIT w akcji

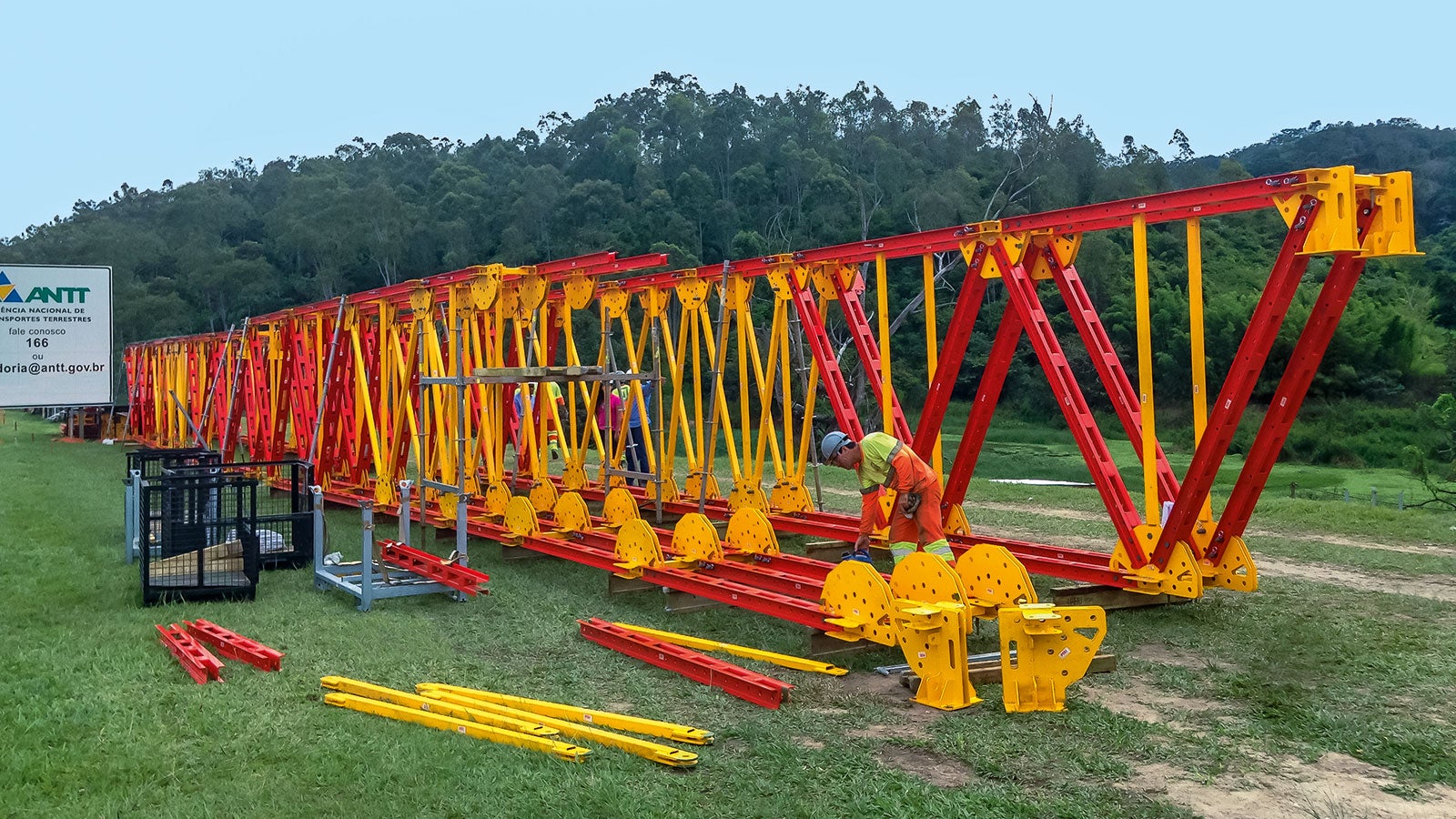

ALPHAKIT montuje się wstępnie na podłożu ręcznie i bez użycia żurawia, co pozwala na stosowanie tego sytemu na ograniczonych przestrzennie placach budowy.

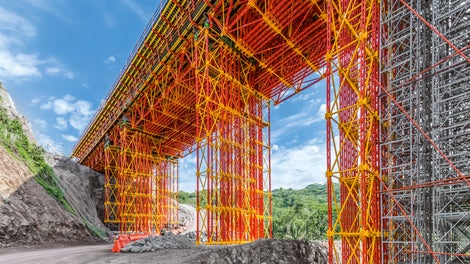

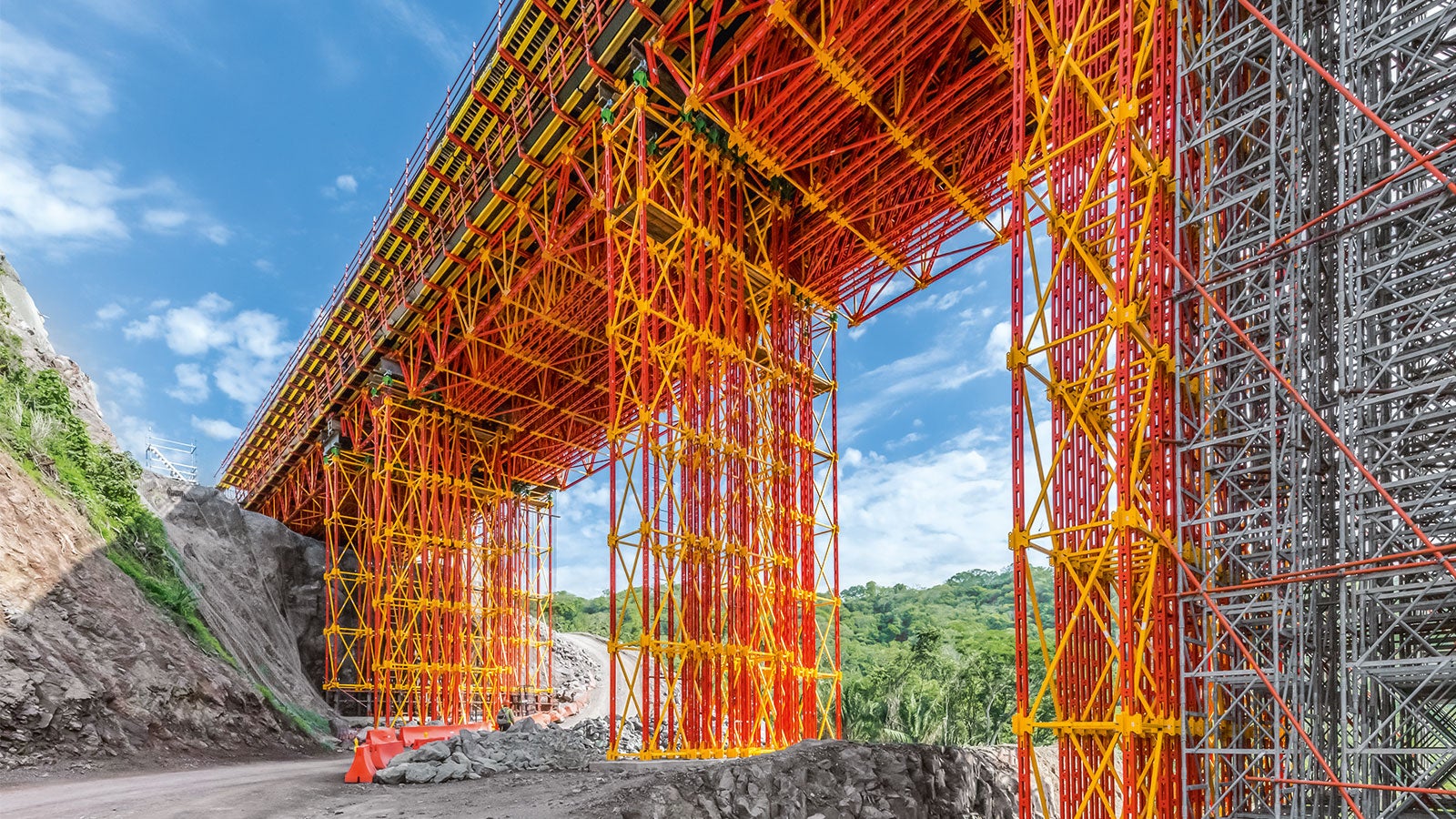

Kratownica ALPHAKIT służy do przenoszenia obciążeń z konstrukcji monolitycznych lub elementów prefabrykowanych w konstrukcjach mostowych.

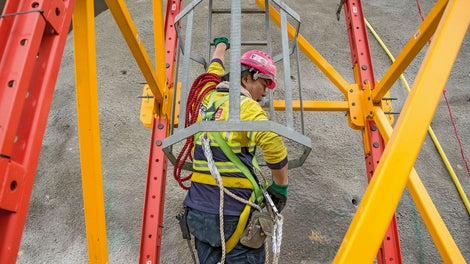

Drabina zapewnia bezpieczny dostęp do głowicy.
