ST 100 Stacking Tower: The efficient shoring system with few system parts

Wieża stosu ST 100

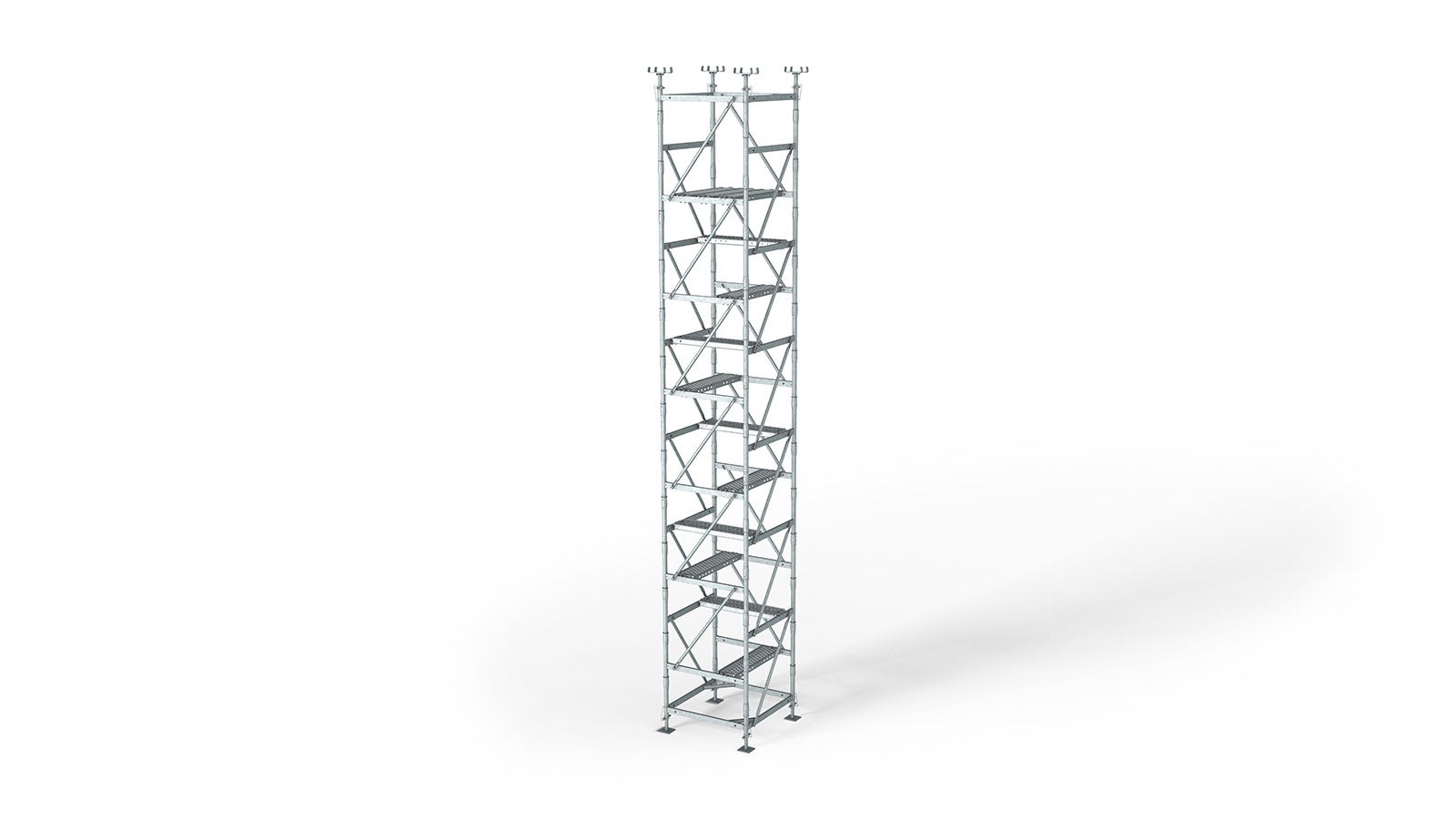

Ekonomiczne rusztowanie podporowe z jednym typem ramy dla każdej wysokości.

Wieża stosu ST 100 została zaprojektowana z myślą o szybkim montażu i demontażu na zasadzie sukcesywnego osadzania elementów. Kolejne ramy montuje się bez potrzeby używania narzędzi, obracając je o 90°. Jeden typ ramy umożliwia wykonanie wieży o dowolnej wysokości. Stężenia zwiększają nośność i sztywność wieży oraz zapewniają odpowiednią wytrzymałość na rozciąganie podczas transportu żurawiem lub ustawiania.

Szybki montaż

Poprzez osadzanie, bez sworzni, śrub lub użycia narzędzi.
Łatwe projektowanie

Tylko jeden typ ramy umożliwia zaprojektowanie każdej wysokości bez konieczności użycia tabel dla poszczególnych kombinacji.
Łatwa obsługa i logistyka

Tylko 5 elementów systemowych oraz trzpienie o zakresie regulacji wynoszącym 63 cm pozwalają na zmontowanie wieży o dowolnej wysokości.

Dane techniczne

Wieża podporowa o siatce konstrukcyjnej 1,00 m x 1,00 m składająca się z 4 ram stosu na każdy metr wysokości wieży (wysokość ramy: 50 cm)
Dopuszczalne obciążenie stojaka: do 53 kN – w zależności od wysokości wieży i obciążenia wiatrem
Dopuszczalne obciążenie wieży wg Świadectwa badania typu: 214 kN przy wysokości konstrukcyjnej do 22,29 m
Szybka regulacja wysokości dzięki modułowi ramy wynoszącemu 50 cm i trzpieniom z sumarycznym zakresem regulacji 63 cm
Możliwość przetaczania wieży na kołach

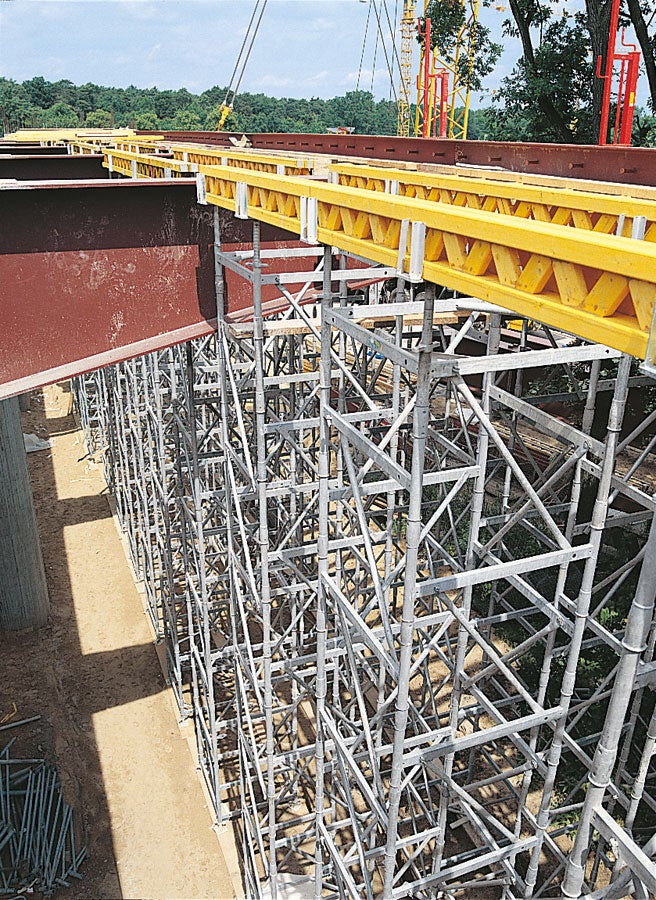

Trzpień z głowicą krzyżową do montażu maks. 2 dźwigarów deskowaniowych GT 24 / VT 20
Trzpień z głowicą przegubową do montażu stalowych rygli lub innych stalowych profili (maks. nachylenie głowicy: 4,4%)

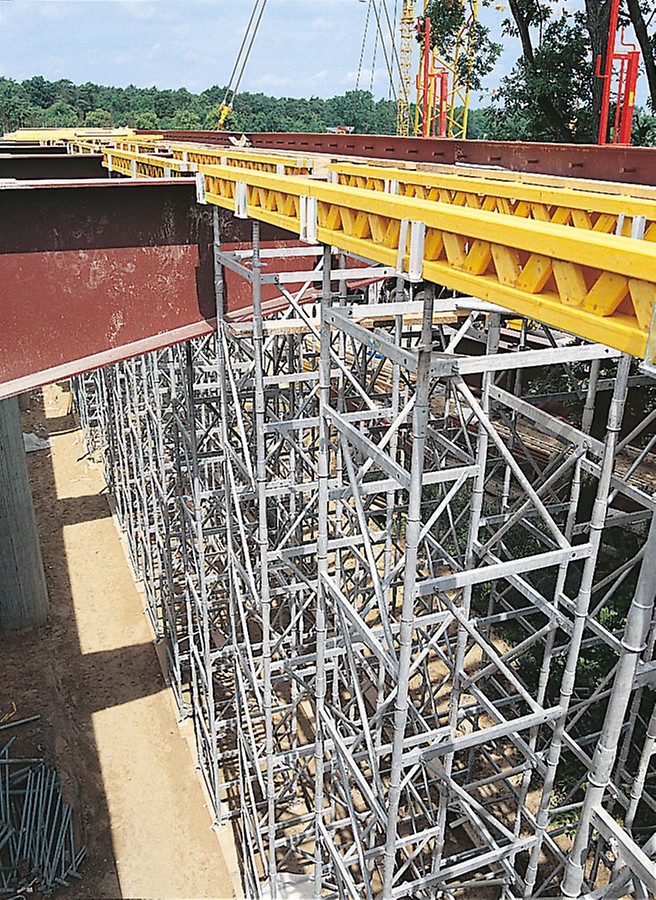

Wieża stosu ST 100 w akcji

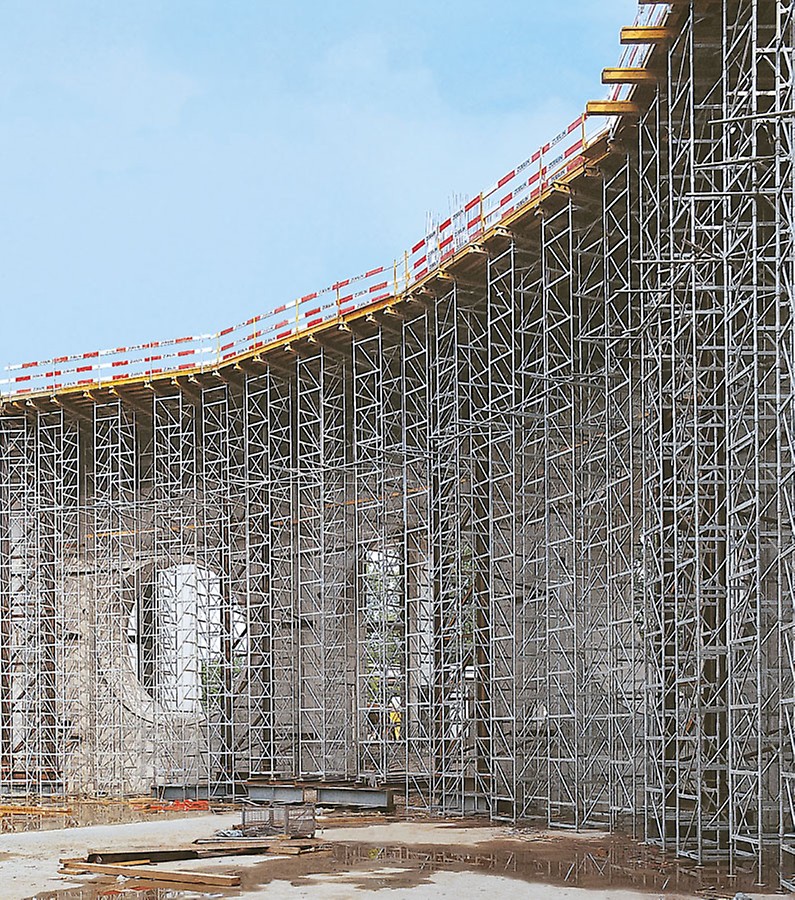

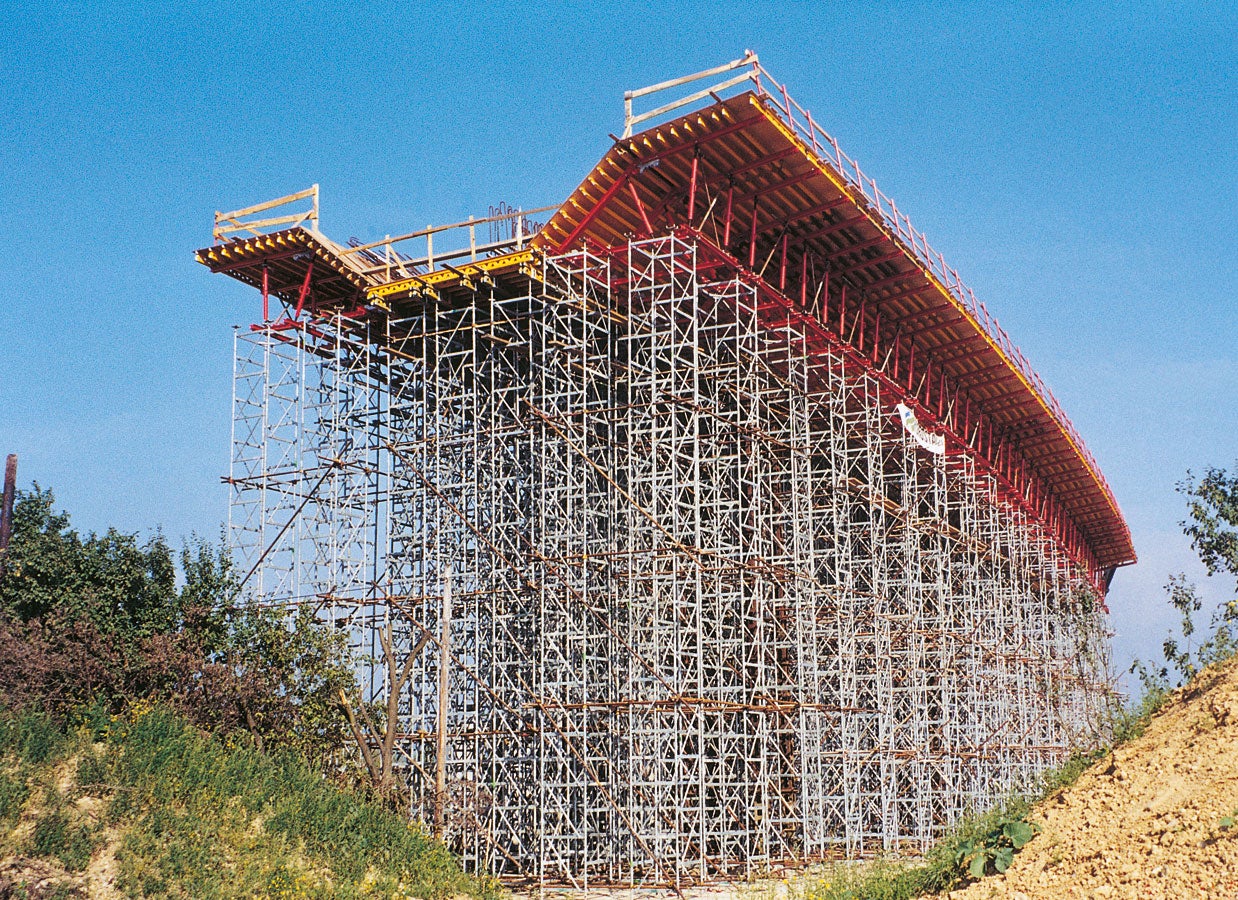

Również dla dużych obciążeń i dużych wysokości wieża stosu ST 100 bezpiecznie przenosi obciążenia.

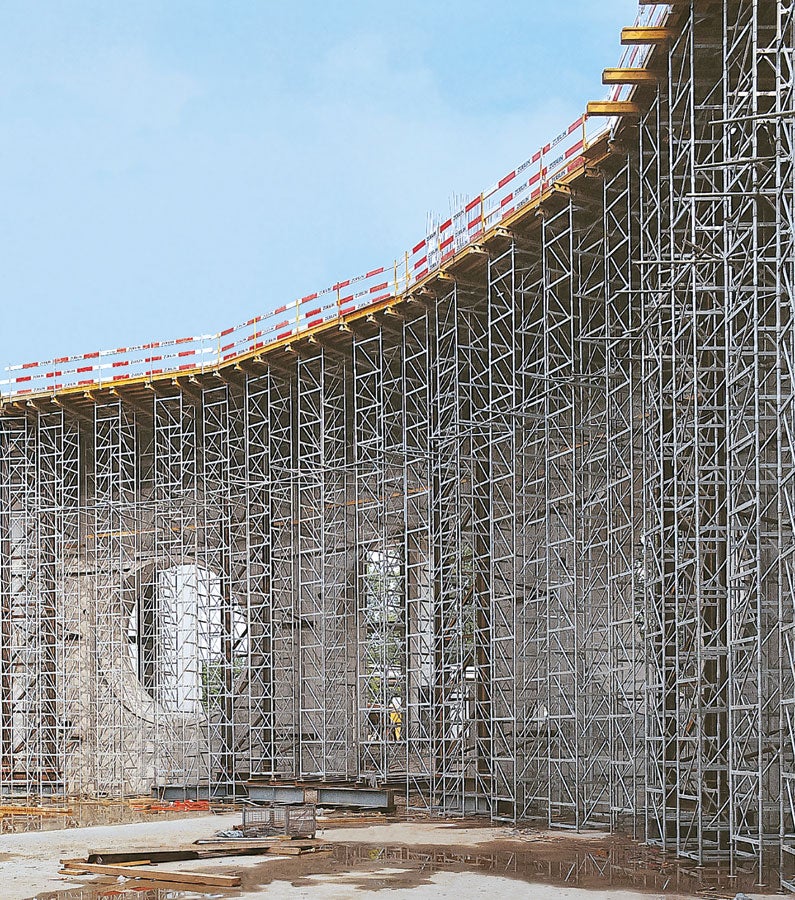

Idealne połączenie ST 100 i deskowanie stropowe Multiflex

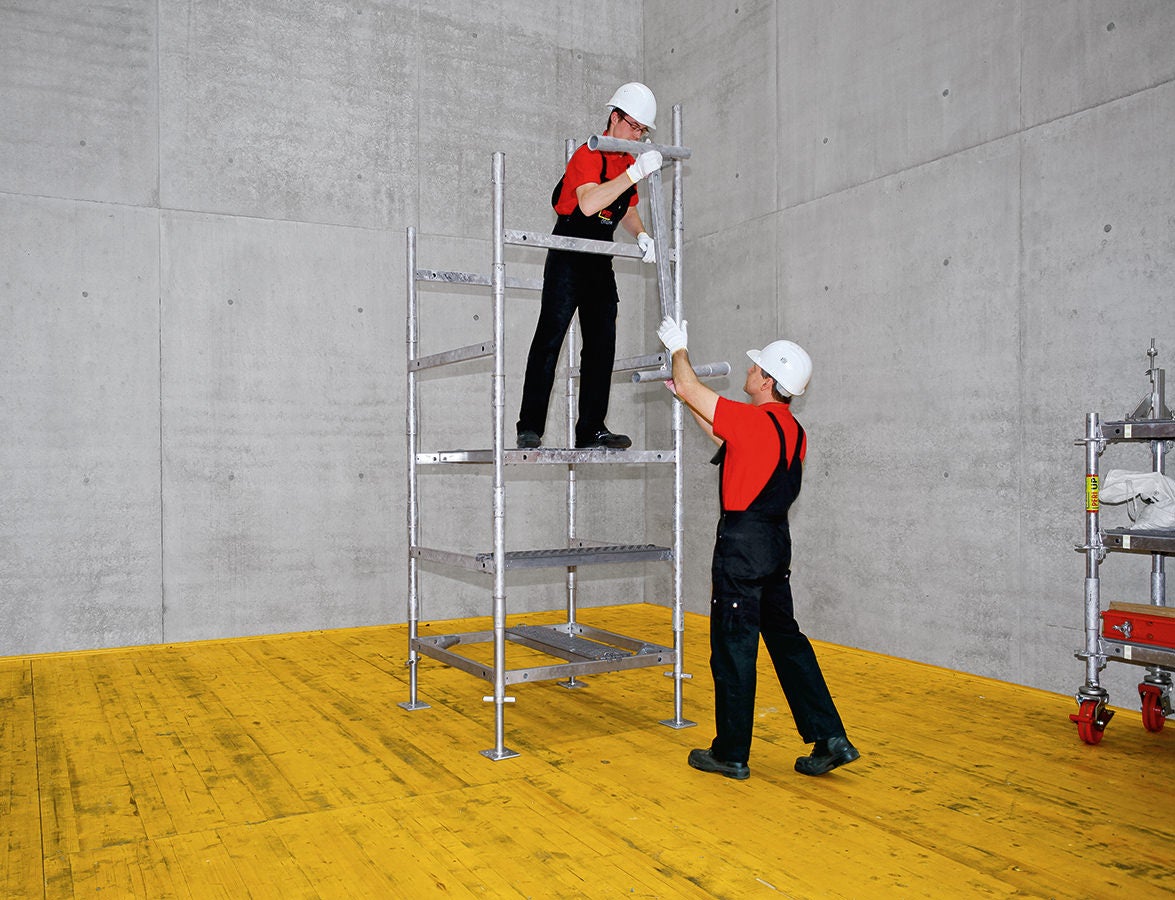

Rama stosu waży mniej niż 7 kg, co zapewnia szybki i ergonomiczny montaż.
