System samoczynnego wspinania ACS

Bezpieczny system wspinania niezależny od żurawia dzięki napędowi hydraulicznemu

Poszczególne warianty systemu samoczynnego wspinania ACS do fasad, trzonów i szybów budynków, a także nachylonych pylonów mostów umożliwiają szybkie, ekonomiczne i bezpieczne wykonywanie wysokich budowli żelbetowych. Kompletne jednostki, złożone z deskowania ściennego i pomostu, za pomocą zintegrowanego układu hydraulicznego przestawiane są na kolejne kondygnacje. Zoptymalizowany przebieg robót przyczynia się do wyjątkowo dużej wydajności i szybkich cykli betonowania. Jednostki wspinają się jednocześnie, dzięki czemu mniej jest nieosłoniętych krawędzi grożących upadkiem z wysokości, co wpływa korzystnie na bezpieczeństwo wykonywanych robót.

Niezależne od żurawia

Deskowanie, rozdeskowanie i hydrauliczne wspinanie w szybkim rytmie pracy.
Niezależne od pogody

Wygodne pomosty z osłoną chroniącą załogę przed wiatrem i działaniem czynników atmosferycznych.
Wytrzymałe pomosty robocze

Pomosty robocze przenoszą duże obciążenia, np. od składowanych materiałów i rozściełaczy mieszanki betonowej.

Dane techniczne

Bezpieczne przemieszczanie pomostów po szynach, bez użycia żurawia
Siłowniki hydrauliczne o sile 100 kN
Wspinanie z mechanicznie wymuszonym sterowaniem i blokadą cofania
Rzeczywista prędkość wspinania: 0,4 m/min
Wspinanie poza regularnym czasem pracy dzięki niemalże bezgłośnemu napędowi hydraulicznemu
Zamknięte pomosty robocze umożliwiające pracę niezależnie od pogody
Uchwyty wspinania i typy kotwi zoptymalizowane pod kątem takich wymagań projektu, jak konstrukcja budynku, obciążenia, grubość ścian i wymagana wytrzymałość betonu
Duże jednostki deskowania przyczyniające się do zmniejszenia liczby zakotwień traconych

Warianty

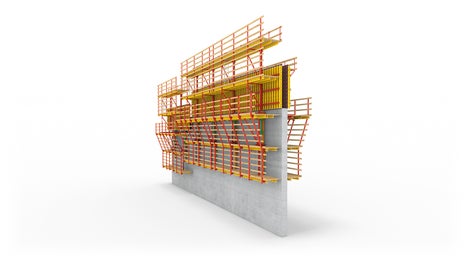

ACS R System samoczynnego wspinania

Wariant standardowy z wózkiem i deskowaniem otwartym od góry, zapewniającym łatwy montaż zbrojenia

ACS P System platformowy

Wariant dla trzonów budynków wysokich i budowli wieżowych, duże powierzchnie składowe i robocze

ACS G Pomosty wieszakowe

Wariant umożliwiający betonowanie stropów i ścian w jednym cyklu roboczym – idealne rozwiązanie dla budowli okrągłych; deskowanie jest mocowane obustronnie na wspornikowo wysuniętych wieszakach

ACS V Wariant regulowany

Wariant dla nachylonych budowli, takich jak pylony lub filary mostów; pomosty robocze pozostają zawsze w położeniu poziomym

ACS S Deskowanie szybu

Wariant dla klatek schodowych i wąskich szybów windowych, z pojedynczym napędem wspinania we wnętrzu konstrukcji

ACS C Deskowanie szybu

Wariant umożliwiający przestawianie wielkowymiarowych deskowań trzonów budynków włącznie z rozściełaczem mieszanki betonowej i sprzętem budowlanym

System samoczynnego wspinania ACS w akcji

Obejrzyj film
Zobacz nasz film referencyjny z budowy Generation Park w Warszawie

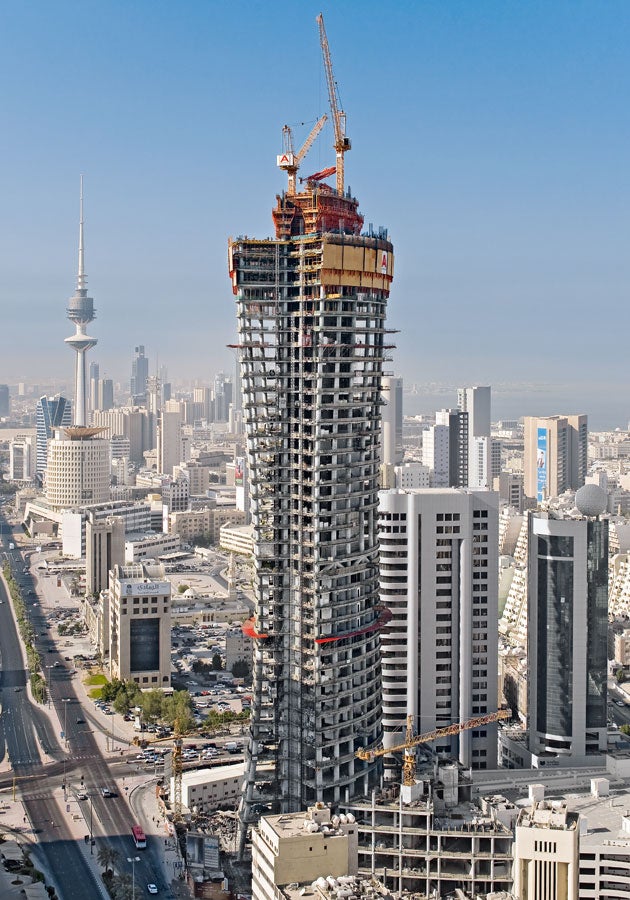

Poszczególne warianty ACS można ze sobą łączyć. W tym przypadku trzy warianty połączone z dźwigarowym deskowaniem ściennym VARIO GT 24 i deskowaniem ramowym TRIO tworzą jednostki deskowania niezależne od żurawia.

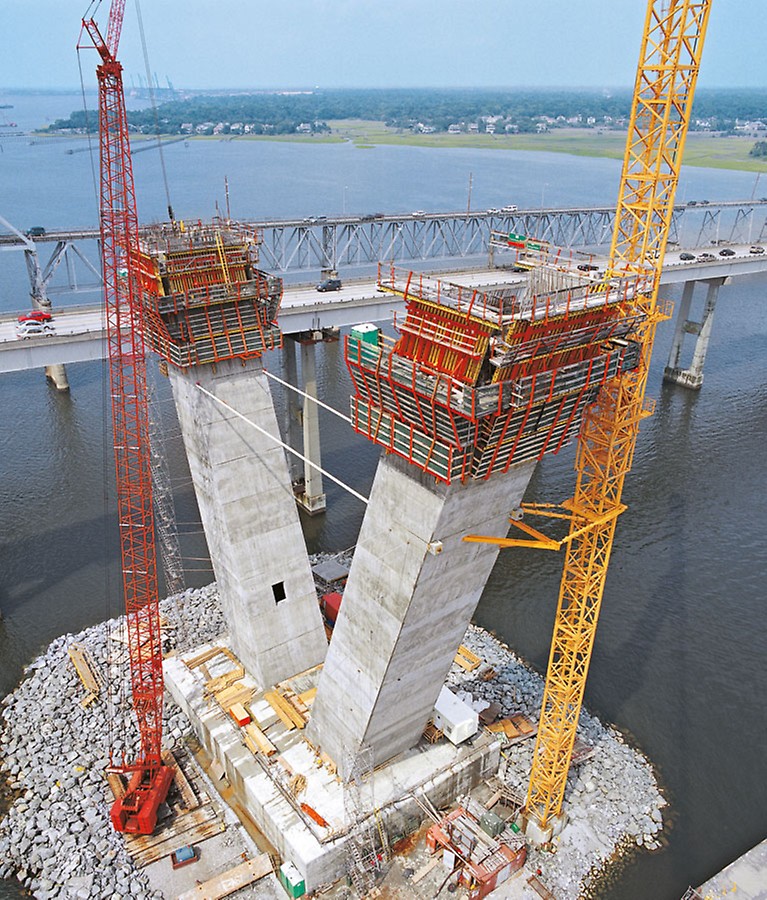

ACS V można dopasować do nachylonych w różny sposób filarów mostowych. Pomosty robocze zawsze są ustawione poziomo, niezależnie od kąta nachylenia deskowania.

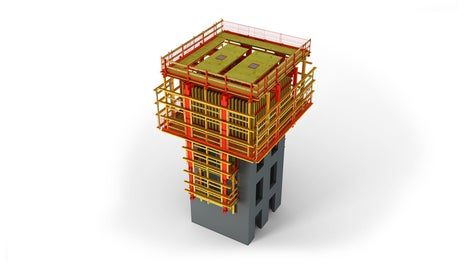

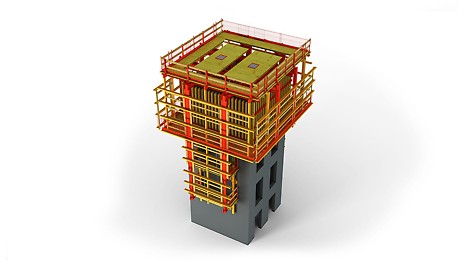

ACS P – rozwiązanie dla trzonów budynków wysokich i budowli wieżowych – połączone z ACS G. Deskowanie jest zamocowane obustronnie na wystających wspornikach pomostu.
