System rusztowań podporowych dla bardzo dużych obciążeń w budownictwie mostowym i do zastosowań specjalnych w budownictwie inżynieryjnym

Wysokonośna wieża podporowa VST

System rusztowań podporowych dla bardzo dużych obciążeń w budownictwie mostowym i do zastosowań specjalnych w budownictwie inżynieryjnym.

Wysokonośne wieże podporowe pełnią funkcję rusztowania podporowego i są wykorzystywane w projektach, w których konieczne jest punktowe przenoszenie dużych obciążeń. Mogą być montowane i wykorzystywane jako pojedyncze wieże, jako tarcze lub przestrzenne konstrukcje podporowe.

  • Szybki montaż

    Połączenia śrubowe i gotowe segmenty wieży o wysokości do 10 m

  • Łatwe dopasowanie wysokości

    Przenośny układ hydrauliczny, za pomocą którego można obsługiwać trzpień z głowicą pod pełnym obciążeniem.

  • Rozwiązanie ekonomiczne

    Wszystkie elementy konstrukcyjne znajdują się w parku dzierżawnym PERI

Dane techniczne

  • Do wież 4-stojakowych, wież ze stojakiem pośrednim, tarcz podporowych, tarcz podłużnych i przestrzennych konstrukcji podporowych,
  • Maksymalne obciążenie na stojak: 700 kN,
  • Standardowa wysokość do 40 m,
  • Za pomocą nadstawianych szyn RCS, dwóch elementów kompensacyjnych i trzpienia z głowicą można uzyskać dowolną wysokość wieży.

Wysokonośna wieża podporowa VST w akcji

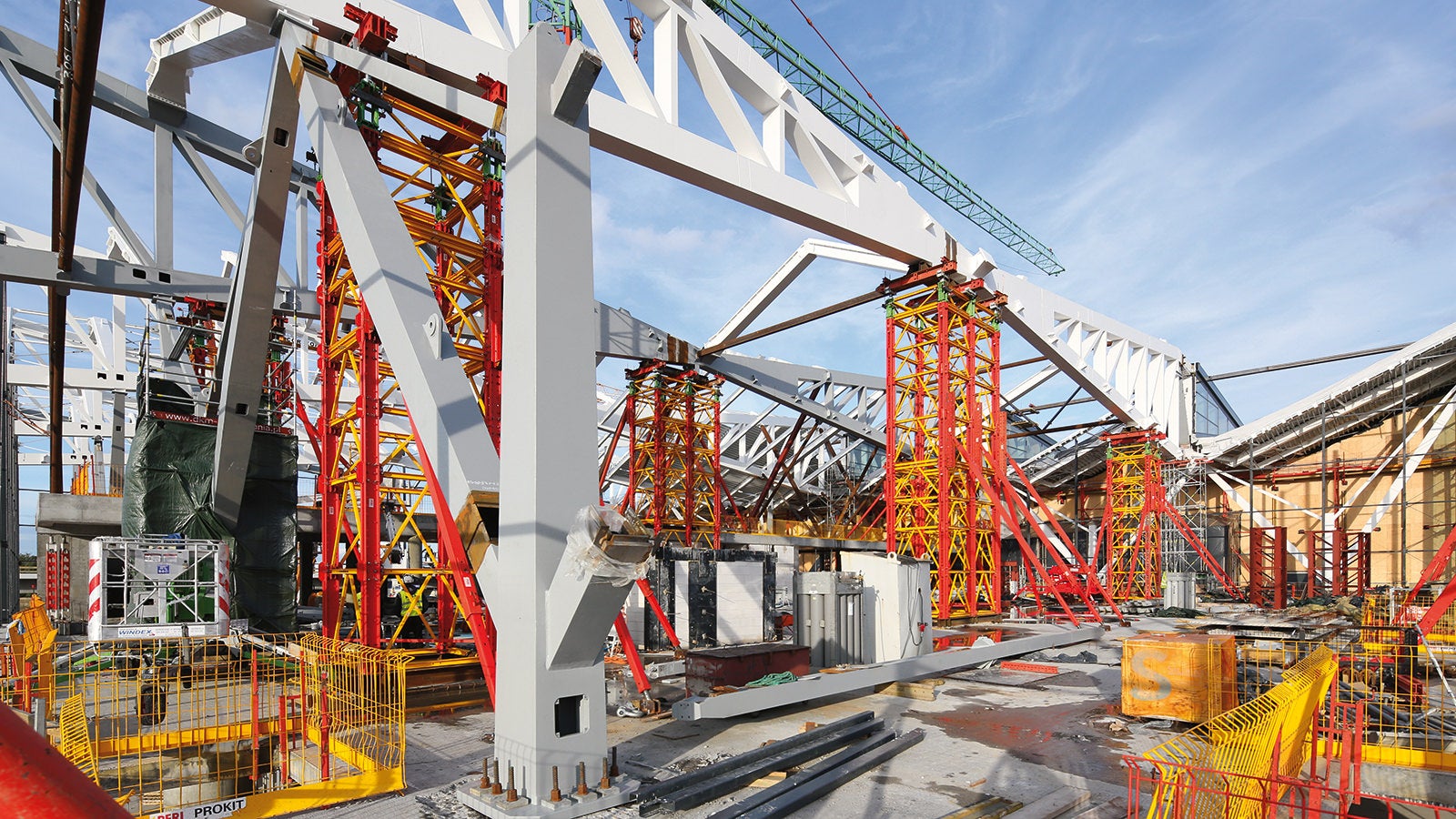

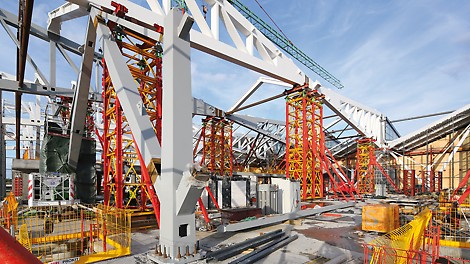

  • Wysokonośne wieże podporowe VARIOKIT jako tymczasowa konstrukcja podporowa podczas montażu stalowej hali terminala lotniczego.

    Wysokonośne wieże podporowe VARIOKIT jako tymczasowa konstrukcja podporowa podczas montażu stalowej hali terminala lotniczego.

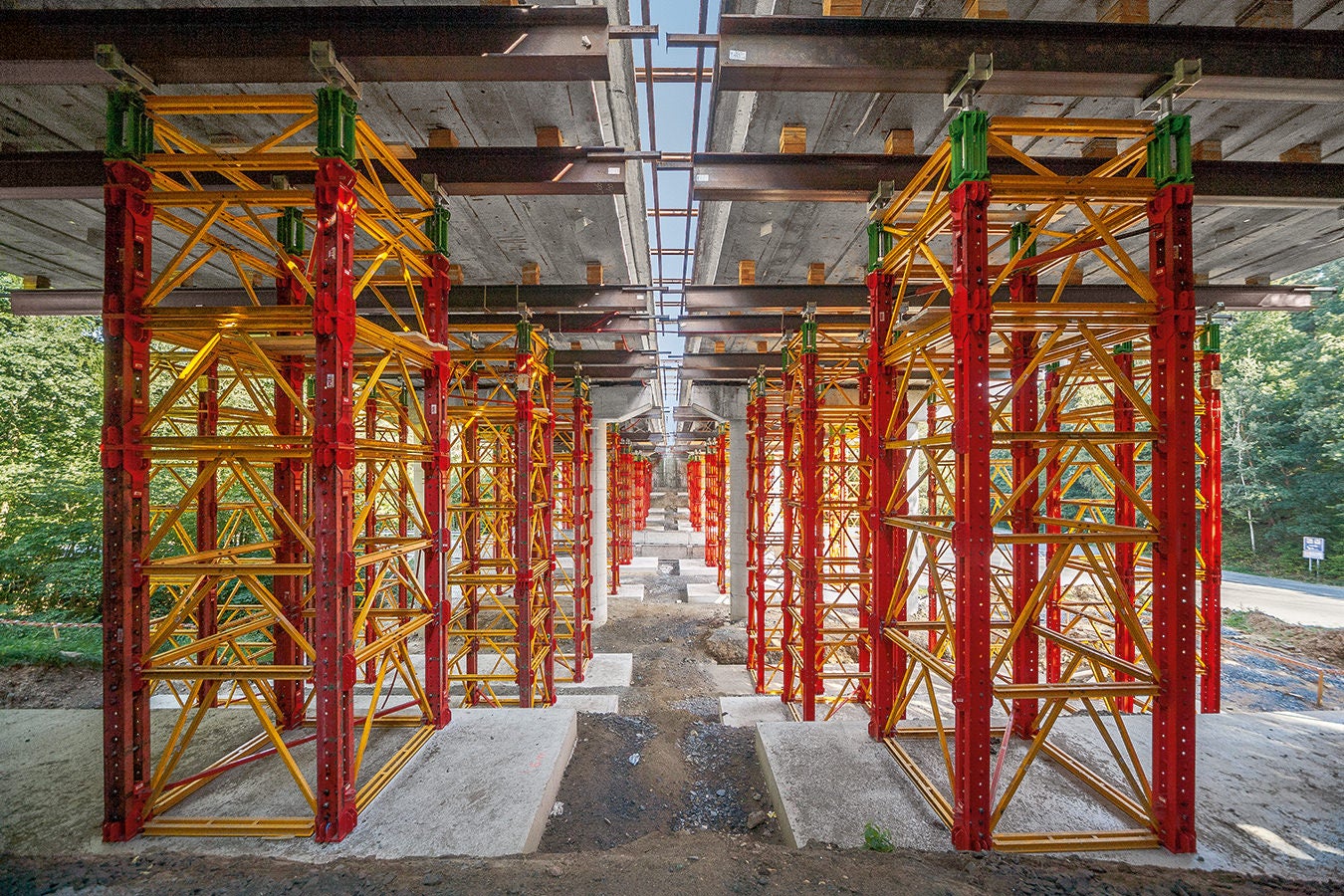

  • Wysoka nośność: wieże podporowe VST na bazie zestawu inżynieryjnego VARIOKIT mogą bezpiecznie przenosić obciążenia wynoszące do 700 kN na stojak.

    Wysoka nośność: wieże podporowe VST na bazie zestawu inżynieryjnego VARIOKIT mogą bezpiecznie przenosić obciążenia wynoszące do 700 kN na stojak.

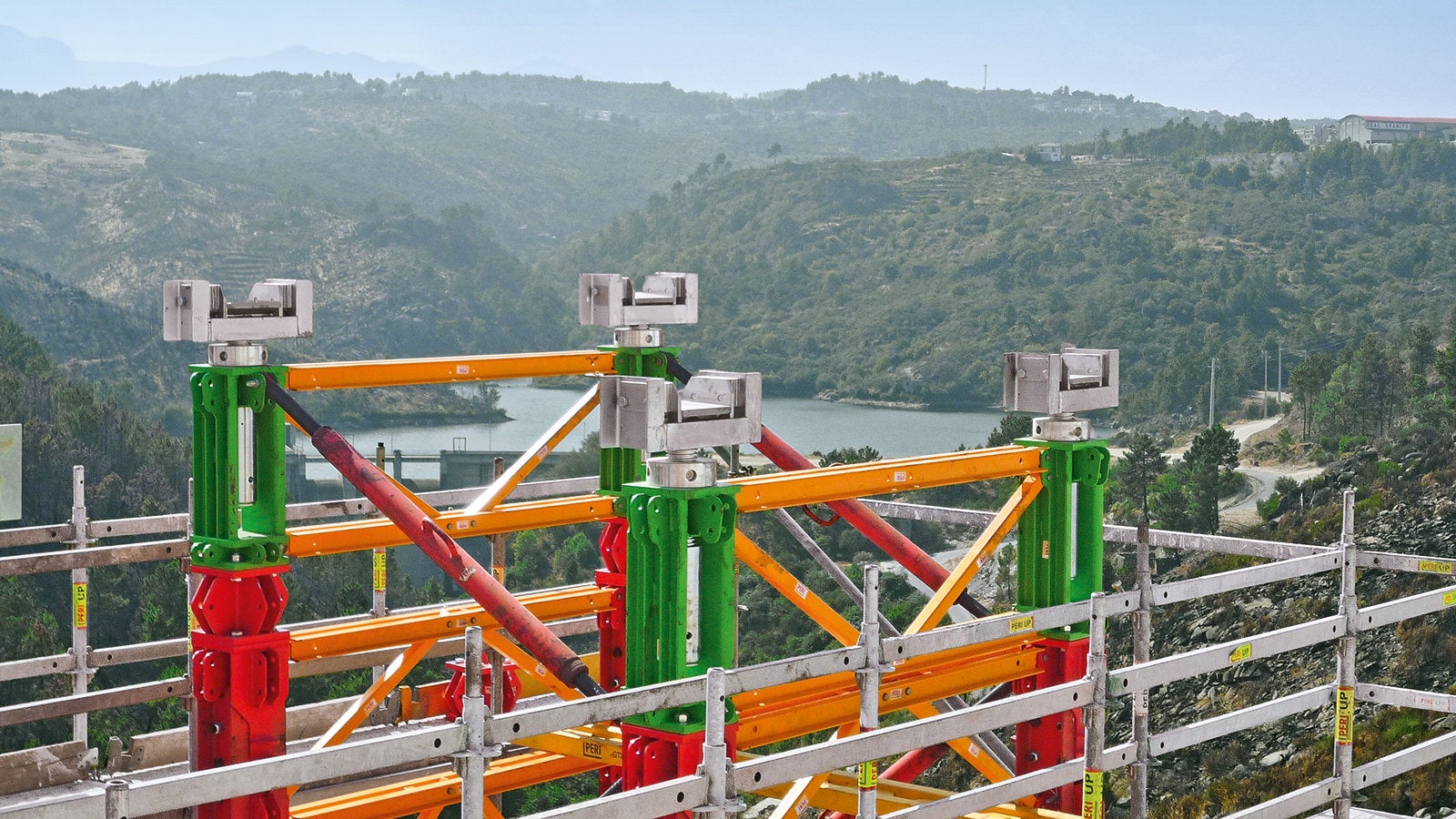

  • Wysokonośna wieża podporowa może być łatwo podnoszona i opuszczana także pod obciążeniem – dzięki głowicy i przenośnym zestawom hydraulicznym.

    Wysokonośna wieża podporowa może być łatwo podnoszona i opuszczana także pod obciążeniem – dzięki głowicy i przenośnym zestawom hydraulicznym.

Rodzaje zastosowań

Za pomocą standardowych elementów konstrukcyjnych można konstruować najróżniejsze systemy rusztowań podporowych:

Wieże 4-stojakowe

W konfiguracji standardowej dostępne w wymiarach 2 x 2 m lub dowolnych innych wymaganych statycznie do maksymalnie 6,50 x 6,50 m.

Wieże z podwójnymi stojakami

W obszarach bardzo dużych obciążeń można dwukrotnie zwiększyć nośność wieży podwajając stojaki.

Tarcze podporowe

Połączone w tarczę, wieże podporowe uzyskują znacznie wyższą sztywność poprzeczną w jednym kierunku.

Przestrzenna konstrukcja podporowa

Łącząc poszczególne tarcze podporowe ze sobą, można zwiększyć sztywność poprzeczną rusztowania podporowego także w drugim kierunku.

Tarcze podłużne

W obszarze przyczółków i filarów można stosować tarcze podłużne o wysokości do 10 m przy wyłącznym mocowaniu od góry.
