DTŚ, Wiadukt W21 nad linią kolejową

DTŚ, Wiadukt W21 nad linią kolejową, Zabrze

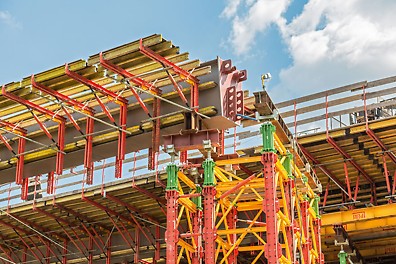

Deskowanie w systemie VARIOKIT podwieszono do kotew tradycyjnych, przyspawanych do dźwigarów stalowych ustroju.

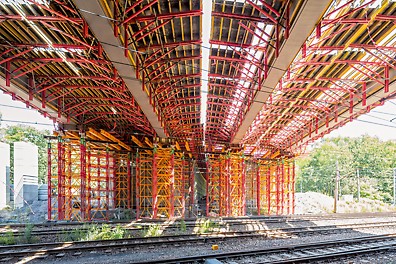

Podparcie montażowe stalowych dźwigarów nośnych L = 27 m wykonano na wieżach podporowych w systemie PERI VST.

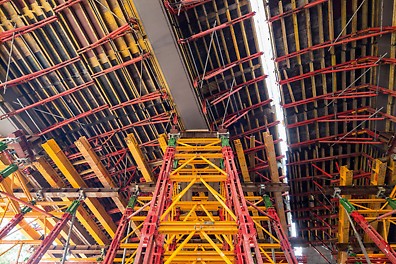

Nośność podpory równą 2500 kN uzyskano poprzez zastosowanie rusztu rozdzielczego i zmniejszenie rozstawów słupów wieży.

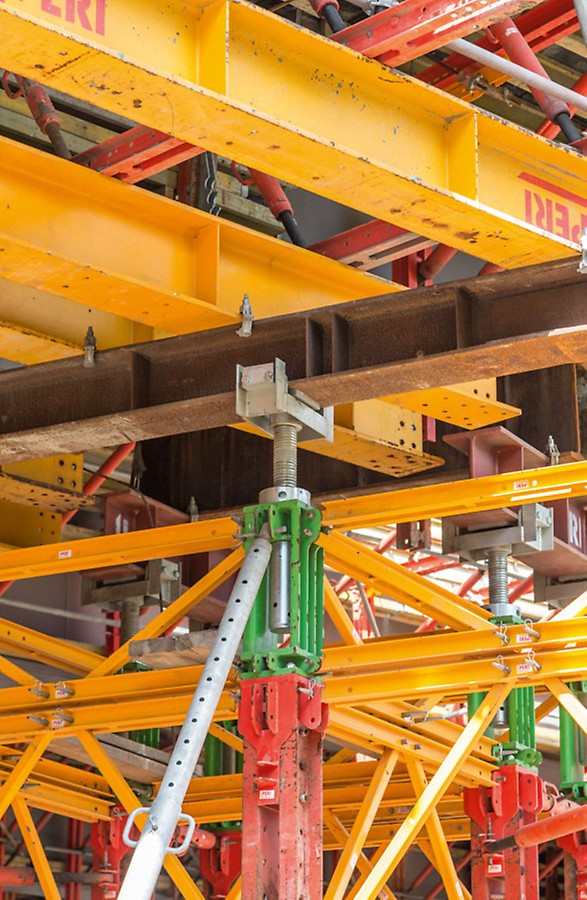

Głowica VST umożliwia płynną regulacje wysokości i rozdeskowanie za pomocą siłowników hydraulicznych.
1
/
5

Opis projektu

Lokalizacja: Zabrze, Polska

Czteroprzęsłowy wiadukt w ciągu Drogowej Trasy Średnicowej, nad czteroliniową linią kolejową, składający się z trzech ustrojów nośnych, dwóch jezdni głównych oraz kładki dla pieszych.

W przęśle nad torami kolejowymi na odcinku 27 m ustroje są konstrukcjami zespolonymi ze stalowymi dźwigarami skrzynkowymi i żelbetowymi płytami pomostowymi. W pozostałej części są to konstrukcje monolityczne.

Wymagania

  • Bezpieczne wykonanie przyczółków, podpór pośrednich oraz ustrojów nośnych
  • Sztywne terminy zamknięcia ruchu kolejowego
  • Zachowanie skrajni kolejowej
  • Podparcie i dokładna regulacja ciężkich głównych dźwigarów stalowych

Klient

Poldim-Mosty Sp. z o.o.

Korzyści dla klienta

  • Dotrzymanie napiętego harmonogramu robót przy użyciu ograniczonej liczby żurawi
  • Oszczędność czasu i pieniędzy
  • Bezpieczeństwo wykonywania prac w każdych warunkach atmosferycznych
  • Wykonanie prac zgodnie z wysokimi wymaganiami technologicznymi projektanta
  • Pewność dostaw wymaganego potencjału deskowań i rusztowań na budowę
  • Szkolenia z zakresu bezpiecznego użytkowania deskowań dla wykonawcy
Tomasz Szlachta
Tomasz Szlachta
Inżynier budowy

Dzięki wsparciu technicznemu oraz rozwiązaniom systemowym PERI mogliśmy zaoszczędzić czas i pieniądze. Pomimo sztywnych terminów zamknięć ruchu kolejowego mogliśmy postępować zgodnie z wyznaczonym harmonogramem, a realizacja zakończyła się pełnym sukcesem.

Rozwiązanie PERI

  • Podparcie głównych dźwigarów stalowych z systemu wież VST zapewniające wysoką nośność oraz precyzyjną regulacje głowic
  • Deskowanie zespolonych płyt pomostowych oraz wsporników ustrojów nośnych z systemu VARIOKIT zapewniające precyzyjną rektyfikację
  • Podparcie ustroju nośnego w przęsłach poza torami z wież ST 100 zapewniające szybkość montażu i rotację całej zmontowanej wieży
  • Podparcie poprzecznic z systemu MULTIPROP zapewniające nośność oraz dopasowanie do gabarytu
  • Deskowanie przyczółków z deskowania TRIO zapewniające bezpieczeństwo i szybkość realizacji
