Elektrownia Bełchatów

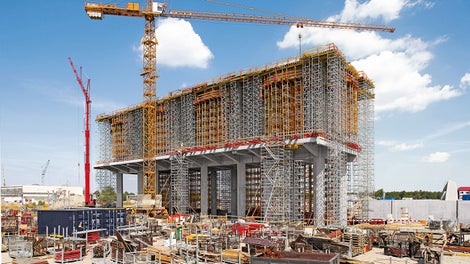

Elektrownia Bełchatów: przykład deskowania trudnych konstrukcji inżynierskich w energetyce.

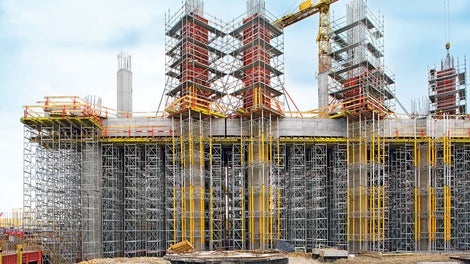

Deskowanie słupów +11,80 m +25,30 m. Funkcję rusztowania zbrojarskiego, a zarazem komunikacji pionowej, spełniło rusztowanie PERI UP Rosett.

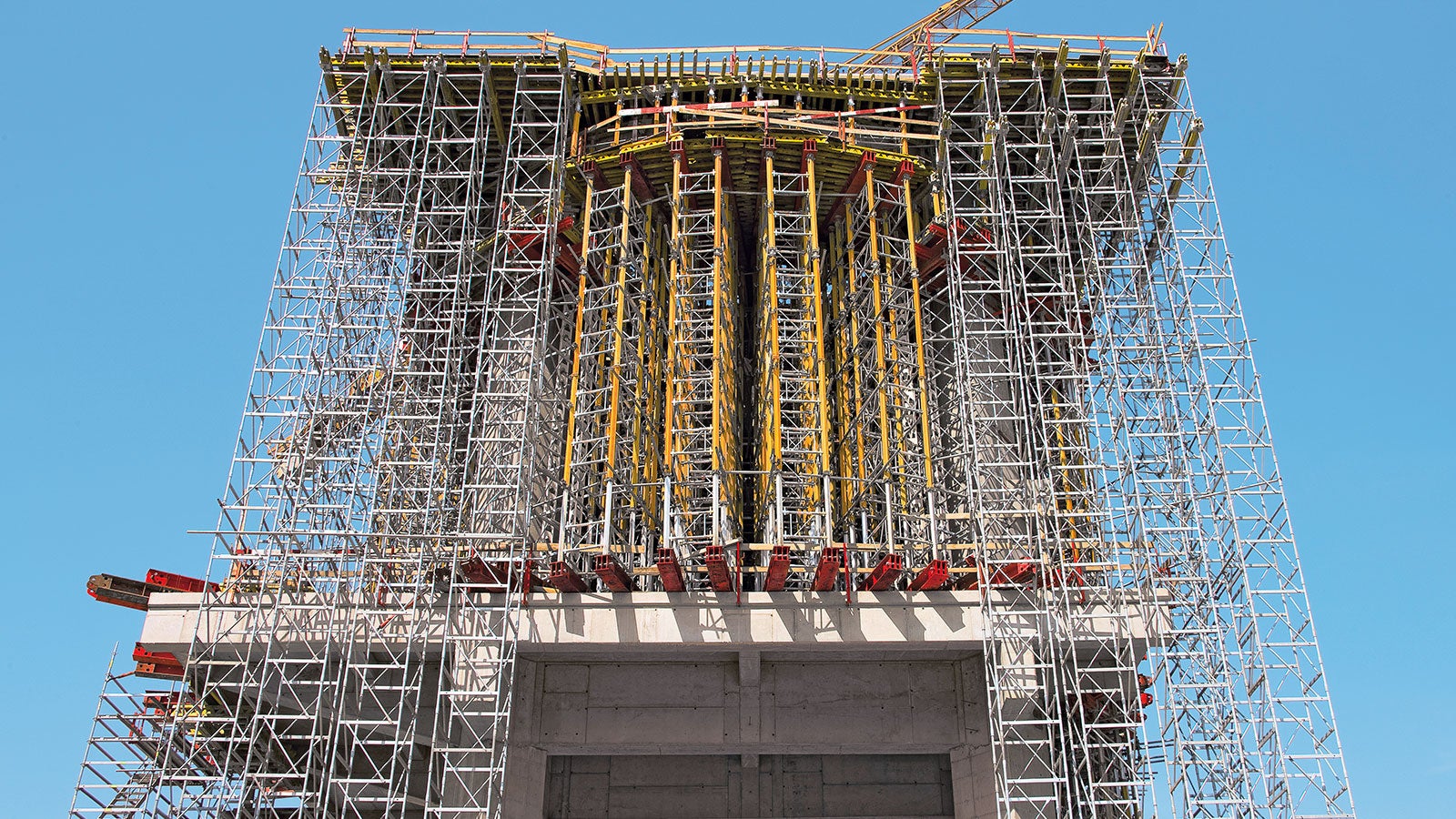

Wspierające pierścieniową belkę o grubości 3 = 4 m rusztowanie systemu HD 200, MULTIPROP i ST 100. Widok od czoła obiektu.

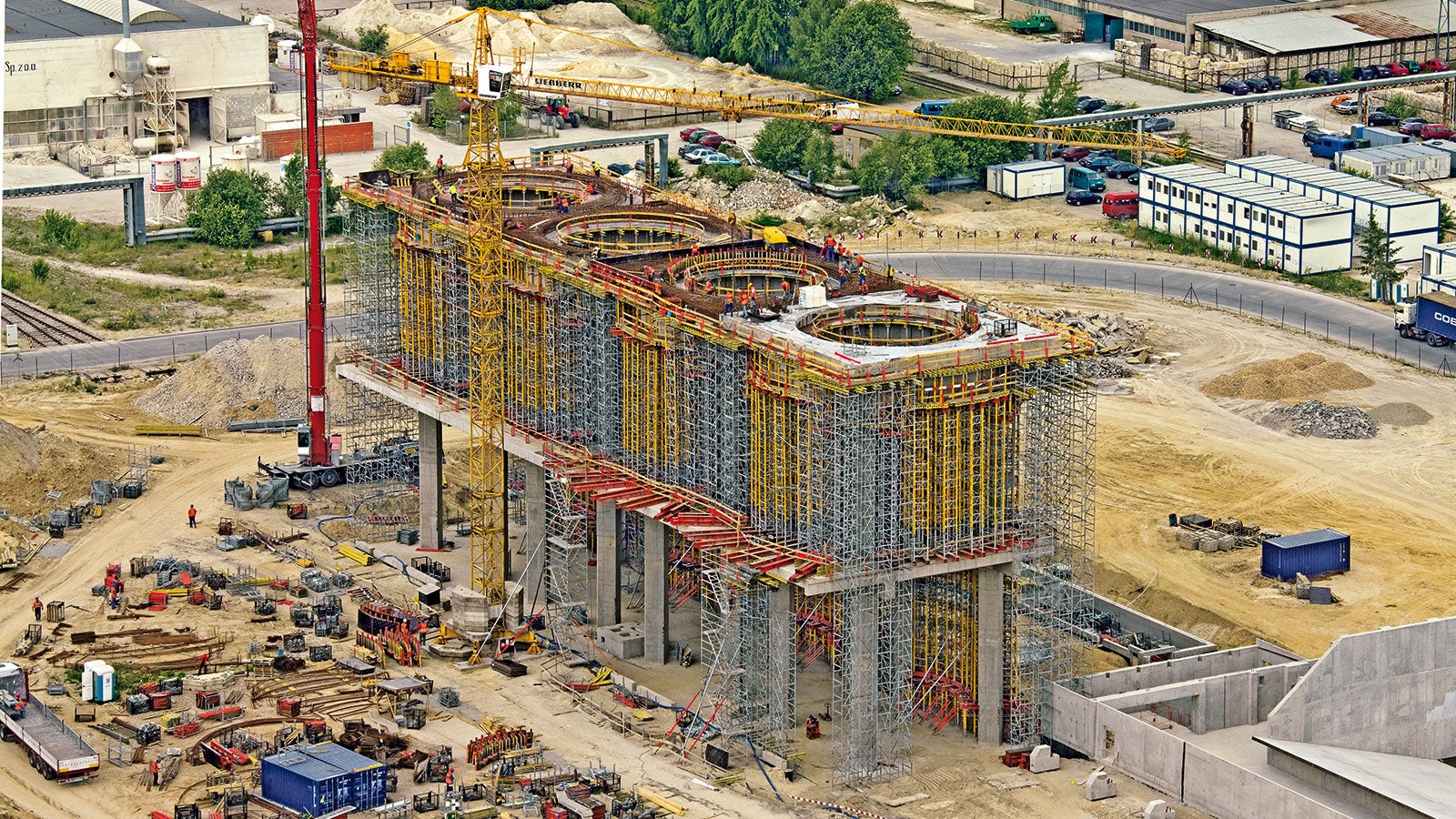

Deskowanie stropu poziomu +25,30 m. Wieże systemu ST 100 posadowione na stropie +11,80 m oraz w poziomie terenu.

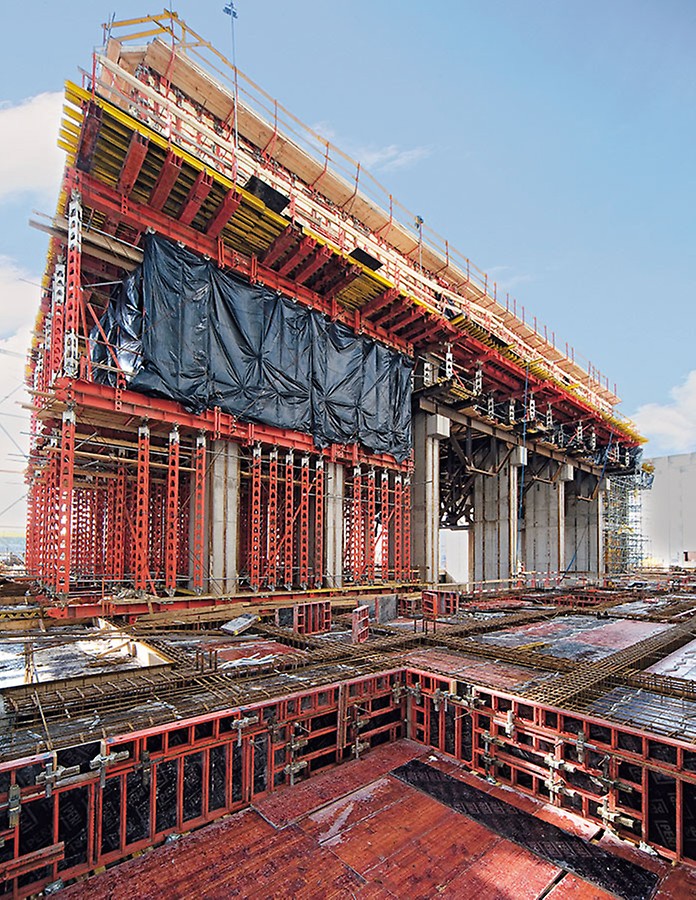

Płyta stołu turbogeneratora o grubości 3,20 m została podparta za pomocą podwójnych i potrójnych tarcz HD 200.
1
/
5

Opis projektu

Lokalizacja: Bełchatów, Polska

  • Duża ilość obiektów inżynieryjnych tj: maszynownia, fundamenty kotła i młynów, zbiorniki gipsu i sorbentu, system nawęglania
  • Maszynownia wraz z fundamentem dolnym i górnym turbozespołu
  • Czas trwania budowy: 1,5 roku

Wymagania

  • Wysokie wymagania dotyczące odkształceń poziomych i pionowych dla elementów żelbetowych
  • Bezpieczne wykonanie płyt o grubościach powyżej 3 m na znacznych wysokościach
  • Zapewnienie komunikacji między słupami
  • Duża ilość deskowania w tym samym czasie

Klient

Budimex-Dromex S.A. - Warszawa

Korzyści dla klienta

  • Spełnienie wymogu ostrych tolerancji odkształceń
  • Zastosowanie rusztu z belek daje możliwość rozprowadzenia sił na belki co ogranicza zastosowanie podparcia wtórnego
  • Wcześniejszy pierwomontaż elementów przyspieszyły deskowanie leja silosu nawęglania
  • Codzienna obsługa przedstawiciela PERI na budowie
  • Ciągłe dostawy materiału na budowę
Eugeniusz Koper
Eugeniusz Koper
Z-ca dyrektora budowy

Największy w Polsce fundament turbozespołu na realizowanym przez ALSTOM bloku 858 MW w Bełchatowie został wykonany przy zastosowaniu rozwiązania zaproponowanego przez wykonawcę prac BUDIMEX-DROMEX S.A. oraz nowoczesnych systemów podporowych PERI. Wysoki poziom rozwiązania technicznego oraz systemowych szalunków PERI i ich dostępności, jak też wyśmienita logistyczna obsługa, umożliwiła sprawne wykonanie fundamentu turbozespołu.

Rozwiązanie PERI

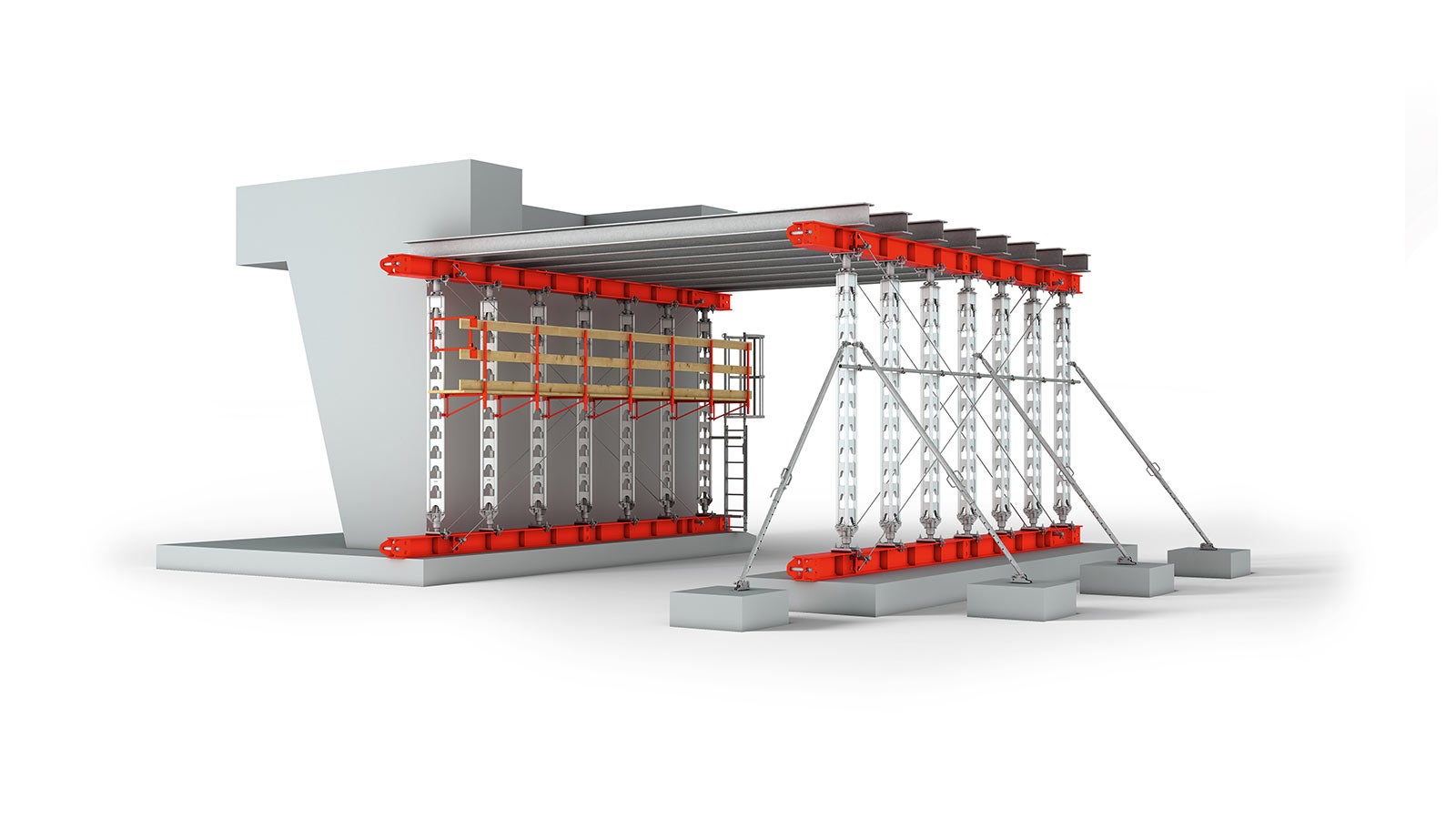

  • Tarcze wysokonośne HD 200 jako rusztowanie podporowe górnej płyty fundamentu

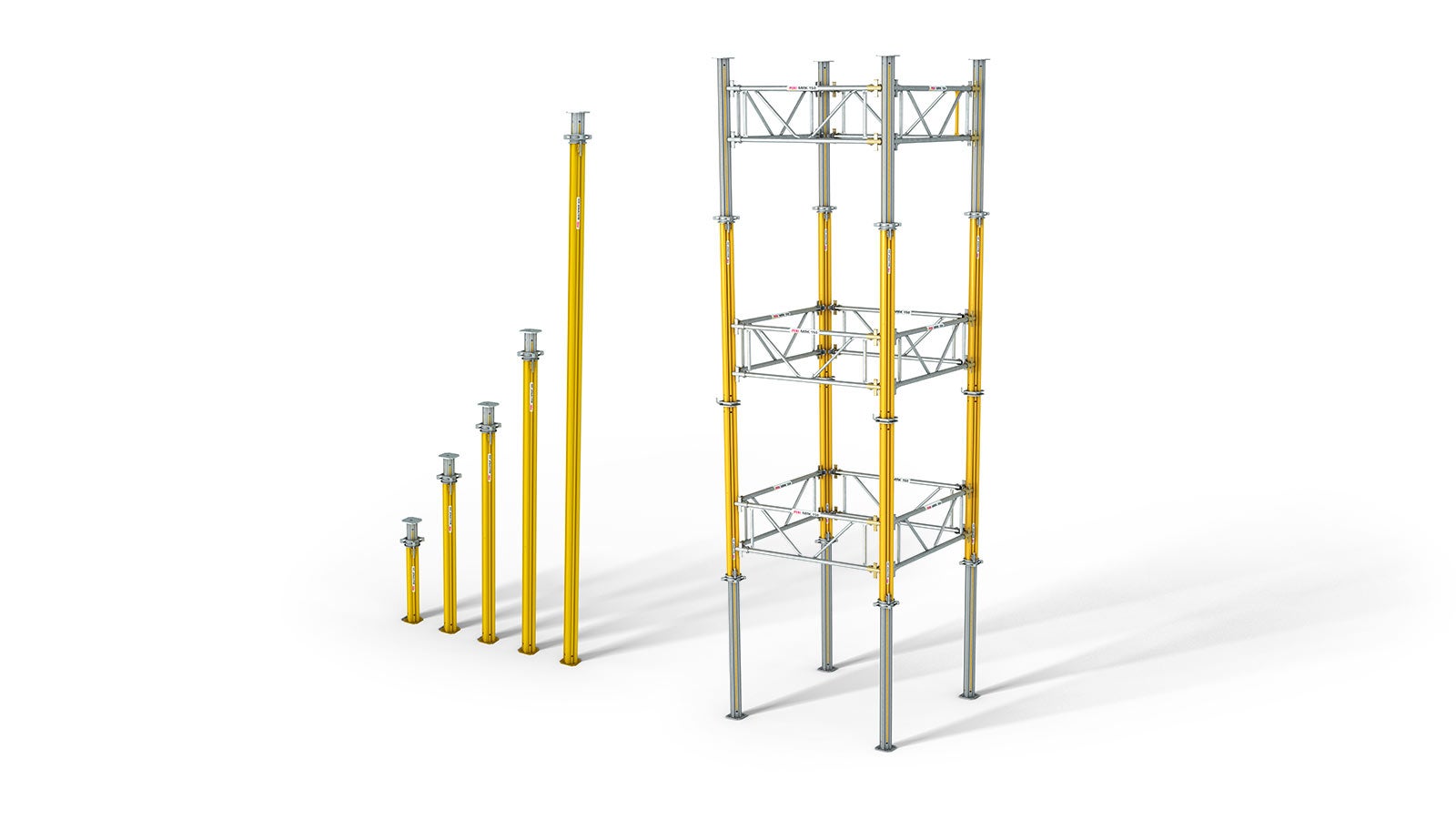

  • Wieże podporowe MULTIPROP i Rosett podpierające stropy na znacznej wysokości

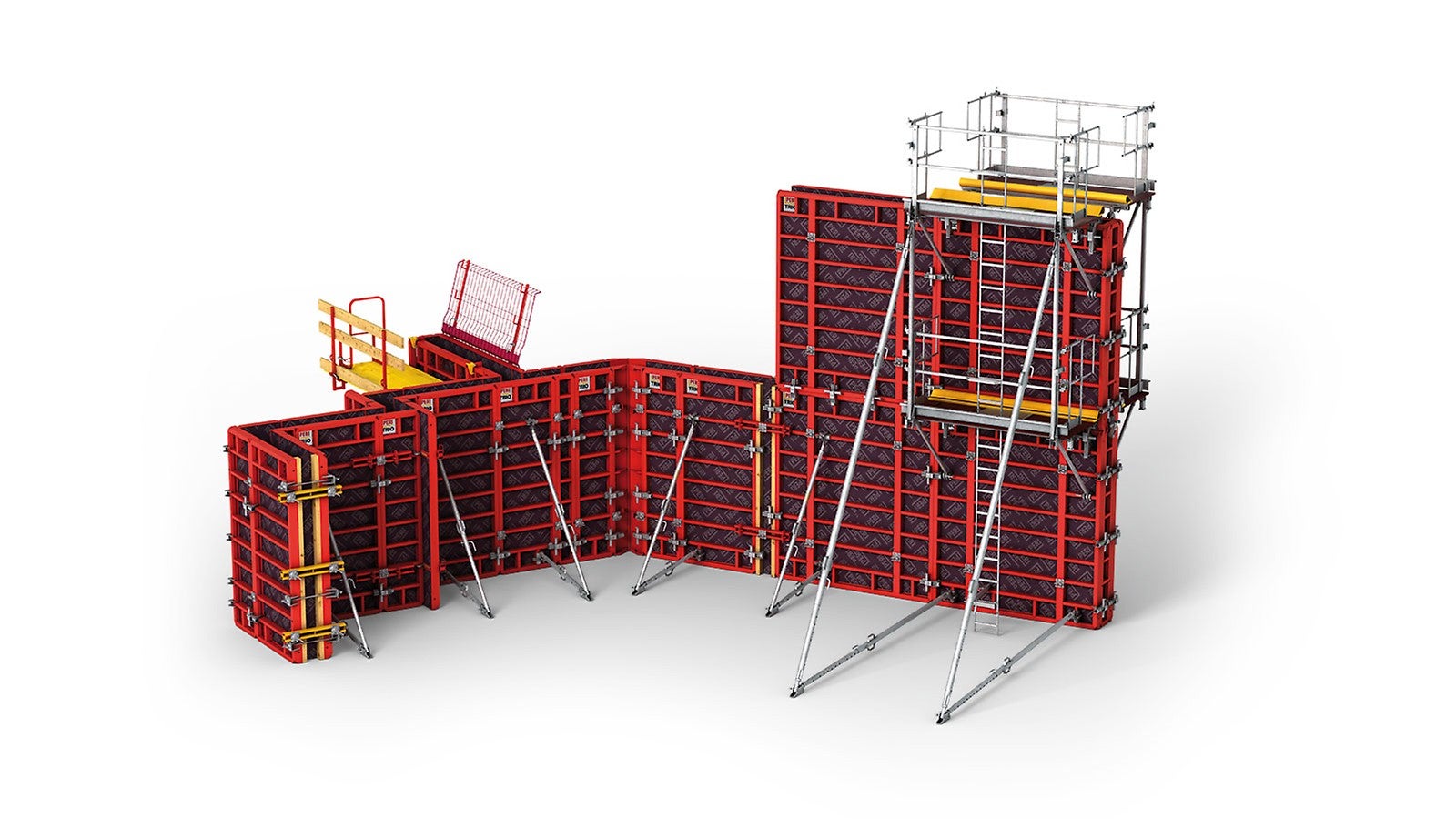

  • Do deskowania ścian użyto deskowania TRIO
  • Schodnie i pomosty Rosett tworzyły ciągi komunikacyjne

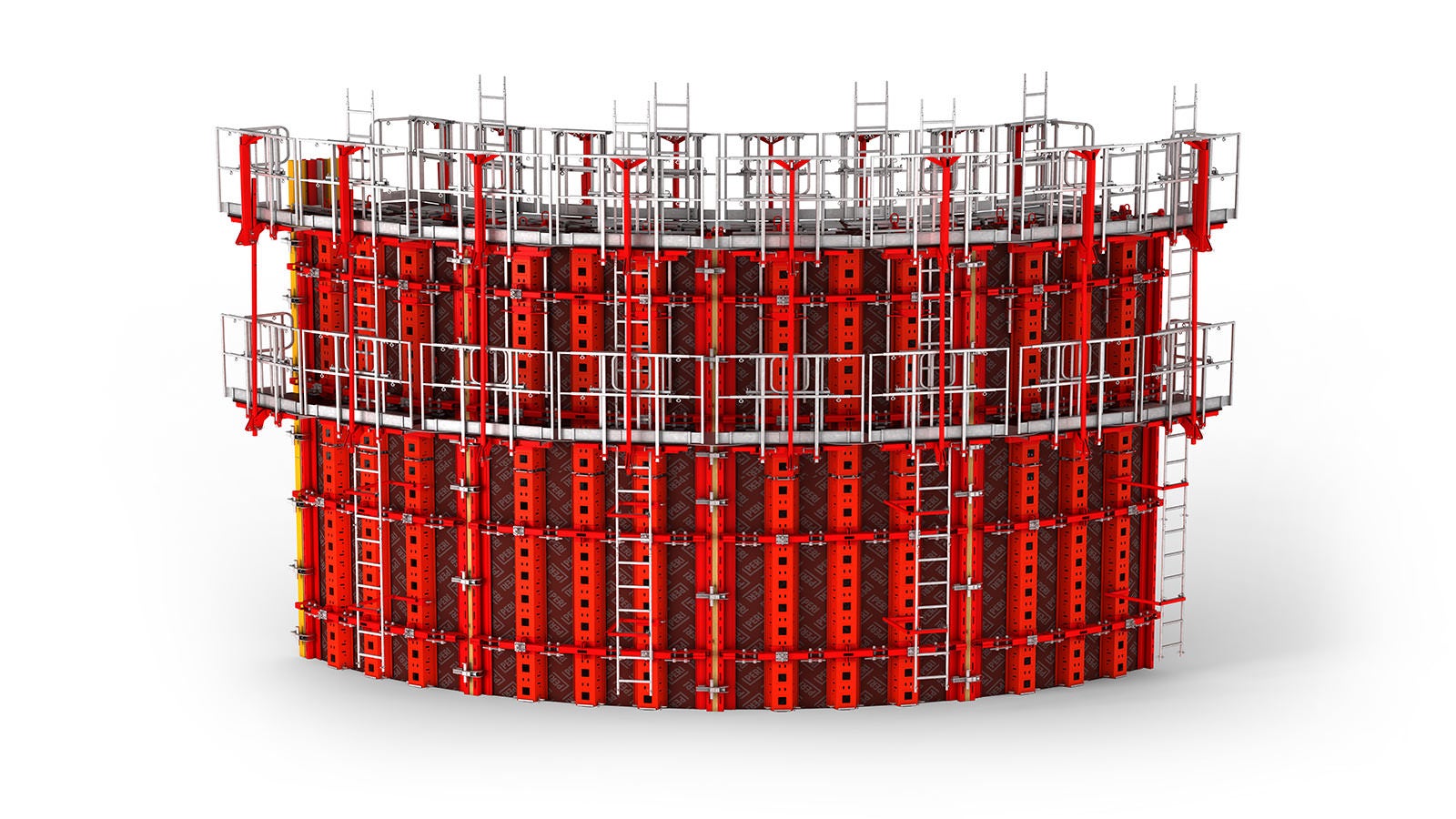

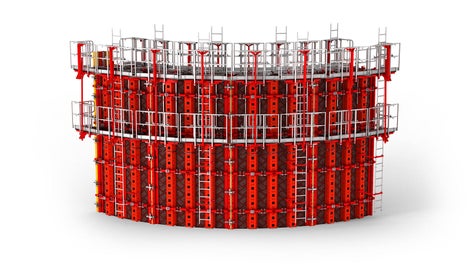

  • Ściany zbiorników wykonano w deskowaniu radialnym RUNDFLEX
  • Ruszty nośne z belek HEB

Zastosowane systemy PERI
