Strefa Kibica EURO 2012

W ścisłym centrum Warszawy na terenie 120 tys. m kw. powstała największa Strefa Kibica w Europie.

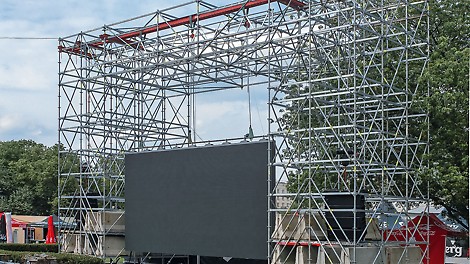

Przy montażu uwzględniono duży ciężar ekranów - 4000 kg. Telebimy zostały podwieszone na belkach RCS i ryglach U100SRZ-195.

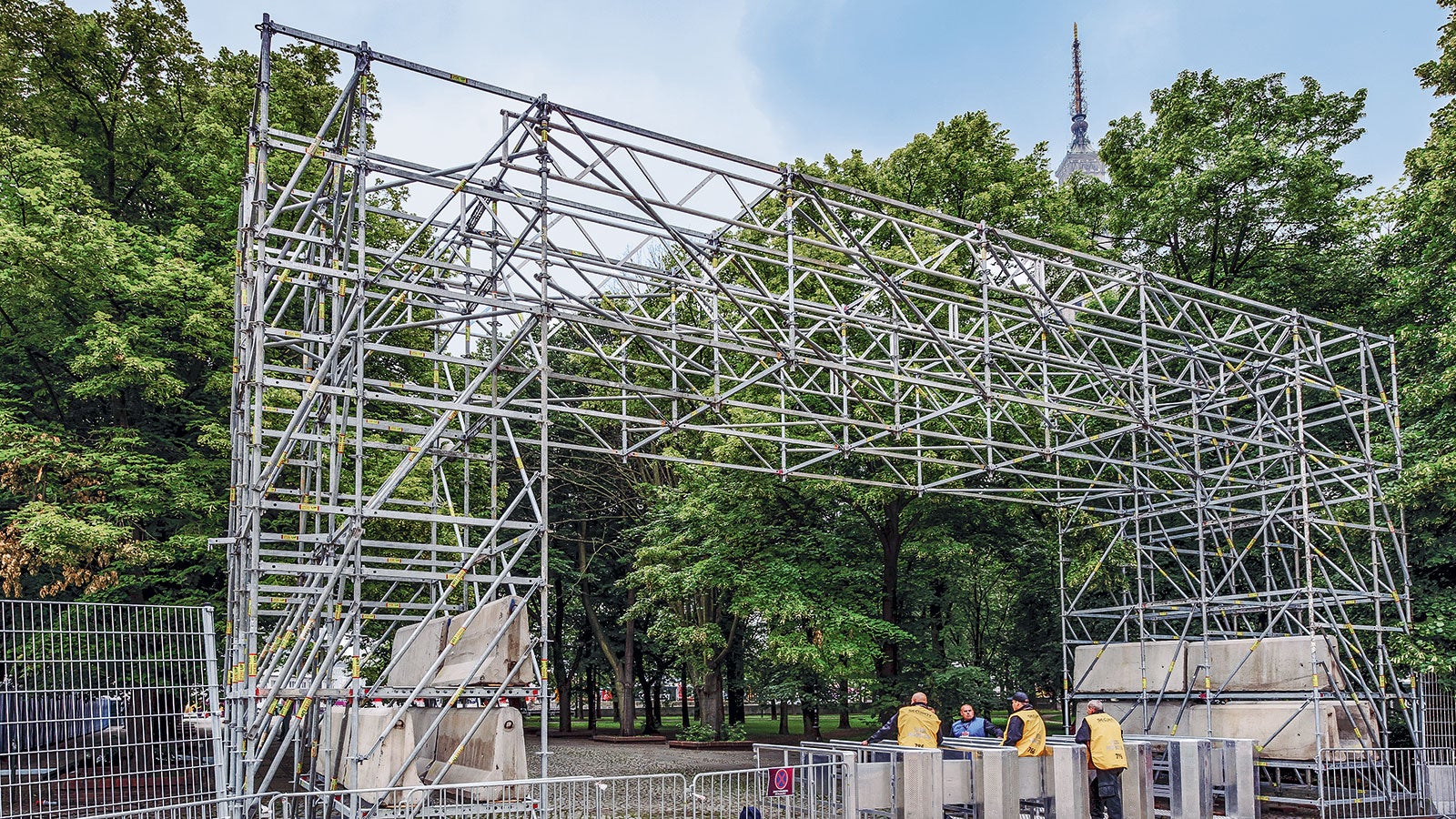

Konstrukcje bram składały się z wież połączonych przestrzennymi dźwigarami kratowymi.

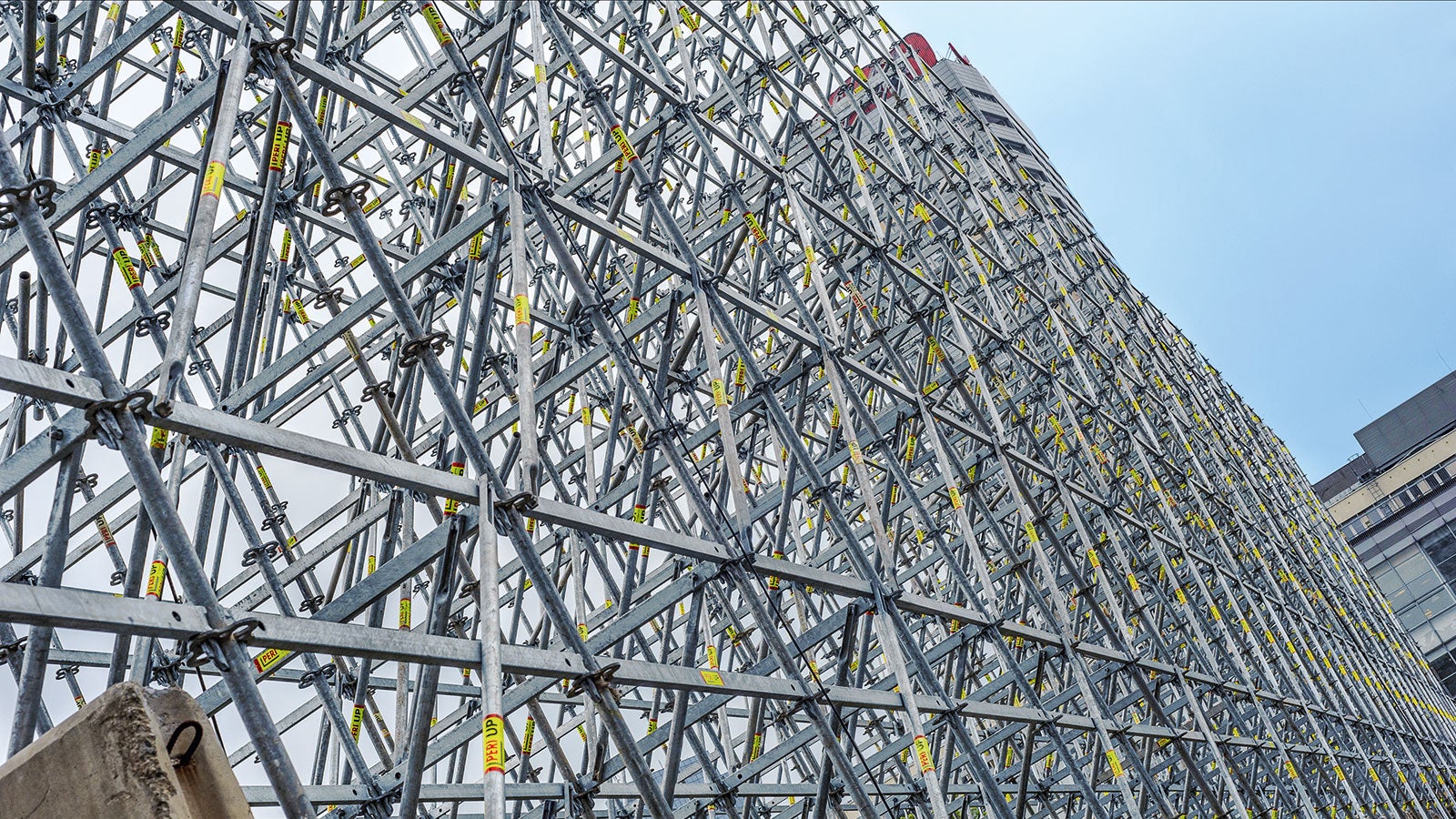

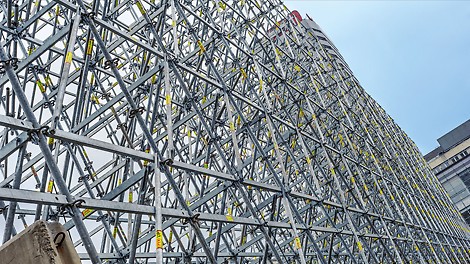

Dodatkowa konstrukcja bezpiecznie wygradzała Strefę Kibica od sąsiadującej z nią budowy stacji metra.
1
/
4

Opis projektu

Lokalizacja: Warszawa, Polska

  • Największa strefa kibica w ramach mistrzostw Europy w piłce nożnej, które odbywały się w 2012 roku w Polsce i na Ukrainie
  • Zlokalizowana w ścisłym centrum Warszawy na terenie o powierzchni 120 tys. m²
  • Teren ogrodzony był 11 kilometrami płotów i wyposażony został w całą infrastrukturę niezbędną do realizacji imprez masowych
  • Prawie półtora miliona kibiców odwiedziło strefę w ciągu 25 dni jej działania, a mecze polskiej reprezentacji za każdym razem gromadziły wokół Pałacu Kultury i Nauki ok. 100 tys. fanów
  • Każda z bram wejście / wyjście miała 7,00 m wysokości i 4,04 m szerokości, przy maksymalnej długości 39,94 m
  • Największym rusztowaniem (wys. 12 m, dł. 81 m, szer. 9 m) była konstrukcja wygradzająca strefę od sąsiadującej z nią czynnej budowy metra

Wymagania

  • Zakres zlecenia głównego obejmował montaż 18 konstrukcji, w tym bram wejście/wyjście, bramy VIP, konstrukcji pod telebimy, konstrukcji pod scenę oraz konstrukcji wygradzającej czynną budowę metra
  • Dodatkowo zmontowanych było 16 wież informacyjnych
  • Ekstremalnie krótki czas realizacji - 6 dni na wykonanie kompletnych projektów oraz montaż wszystkich konstrukcji rusztowań
  • Przeprowadzanie codziennych gruntownych przeglądów zmontowanych konstrukcji celem wyeliminowania ewentualnych zagrożeń powstałych wskutek działania czynników atmosferycznych, ludzkich itp.
  • Brak możliwości zakotwienia konstrukcji rusztowań do podłoża
  • Bezpieczne, wolnostojące, zakryte siatką z nadrukiem konstrukcje przenoszące wymagane obciążenia od zawieszonych urządzeń np. od telebimu o wymiarach długości 7 m, wysokość 4 m o ciężarze 4 000 kg

Klient

Inwestor:
Urząd m. st. Warszawa

Korzyści dla klienta

  • Dotrzymanie ekstremalnie napiętego harmonogramu robót
  • Bezpieczne, solidne konstrukcje zgodnie z wysokimi wymaganiami dotyczącymi geometrii i obciążeń
  • Duża nośność podestów UDS pozwoliła na ustawienie na nich balastów jako elementów zapewniających stateczność konstrukcji (bez konieczności stosowania zakotwień do podłoża)
  • Pewność i terminowość dostaw wymaganego potencjału rusztowań na miejsce budowy strefy
  • Przeprowadzanie codziennych gruntownych przeglądów zmontowanych konstrukcji
Remigiusz Kasztelnik
Remigiusz Kasztelnik
Wiceprezes Zarządu Ars Communication Sp. zo.o.

Niezwykle istotnym czynnikiem podczas budowy Oficjalnej Strefy Kibica był krótki czas przeznaczony na realizację tego zadania. To determinowało wszystkie nasze działania. PERI Polska okazała się odpowiednim partnerem, który zaprojektował, dostarczył oraz zmontował w założonym terminie wszystkie konstrukcje rusztowaniowe, przy zachowaniu najwyższych standardów bezpieczeństwa.

Rozwiązanie PERI

  • Modułowe rusztowanie PERI UP Rosett umożliwiające wykonanie przestrzennych konstrukcji dopasowanych do wymaganej geometrii (min. szerokość przejść) i ukształtowania terenu (wystające przeszkody) oraz przenoszące obciążenia od zamocowanych urządzeń
  • Wszystkie konstrukcje danego typu zaprojektowano wg jednolitego schematu co znacząco wpłynęło na uzyskanie wysokiego tempa prac
  • Stateczność każdej konstrukcji zapewniały balasty w postaci betonowych barier ochronnych umieszczonych bezpośrednio na podestach UDS (bez konieczności zakotwienia do podłoża)
  • Szyny RCS bezpośrednio oparte na konstrukcji ROSETT przenosiły obciążenia od telebimów
